WBJL-70實驗焦爐測定儀
設備用途：
70實驗焦爐測定儀用于常規及搗固煉焦的試驗研究。為合理利用煤炭資源及改進焦炭產品質量提供試驗研究數據，用于指導和改進生產。還可以根據生成焦炭的冷強度指標和熱強度指標探討合適的配煤條件，推斷用于生產的經濟性和可能性，并為煤資源的合理利用提供資料。

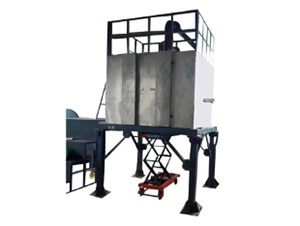

WBJL-70實驗焦爐測定儀
主要設備的技術參數
A、試驗焦爐
1. 裝煤量： >70公斤（濕基，裝煤密度0.72噸/m3-1.03噸/m3）
2. 炭化室有效尺寸(長×寬×高)： 660mm×420mm×650mm
3. 裝煤箱尺寸(長×寬×高×厚)：620mm×370mm×590mm×5mm
4. 煤餅尺寸(長×寬×高)：580mm×370mm×（400-500）mm，（裝煤箱沿長向煤餅兩側各加裝20mm石棉隔熱，沿高向煤餅上部蓋20mm石棉隔熱）
5. 燃燒室兩側各有 6 根硅炭棒加熱
6. 結焦時間:16h-24h（正常試驗時控制在22h）
7. 火道溫度:1050℃±10℃(額定最高溫度1350℃)
8. 焦餅中心溫度:≥950℃
B、中央控制系統
采用PLC控制技術，計算機控制調節加熱溫度，由計算機實現控制加熱元件，完成試驗要求的溫度控制，溫控精度高，使用可靠方便，試驗數據可存儲、顯示和打印。
1.電源：380V，50HZ
2.額定功率：≤70KW
3.控溫程序：可自行編定升溫曲線和保溫時間
4.精度：0.5級
C、熄焦系統
采用水熄焦方式，選配干熄焦系統。
D、1/4焦炭機械強度測定轉鼓（半自動鼓門，操作方便）
1. 鼓內直徑：Φ1000mm±5mm，轉鼓內長： 250mm±5mm，鼓壁厚度：8mm
2. 轉速：25±1轉/min，100轉時間為4min±10S
3. 電機:1.5kw
4. 工作電壓：380V±10%
E、焦炭落下強度測定裝置
1. 試驗箱:710mm×455mm×380mm，鋼板厚度:3mm
2. 落下高度:1830mm
3. 落下臺:1220mm×965mm×200mm ，鋼板厚度:12mm
4. 電機:1.5千瓦
5. 工作電壓：380V±10%
F、 焦炭篩分組成篩(手篩)
1. 篩片有效面積1000mm×700mm
2. 篩片用2mm冷軋板沖孔形成，方孔，篩孔為80mm×80mm、60mm×60mm、40mm×40mm、25mm×25mm
3. 木質篩框，帶手柄
G、焦炭轉鼓強度篩(手篩)
1. 篩片面積1000mm×700mm
2. 篩片用2mm冷軋板沖孔形成，圓孔， Φ40mm、Φ25mm、Φ10mm
3. 木質篩框，帶手柄
H、DG-01搗固機:
1. 用途:用于調整入爐煤密度
2. 技術指標：
搗固密度：0.72噸/m3-1.03噸/m3
搗固行程高度：≤600 mm
搗固錘行程：150 mm
設備外型尺寸：1300mm*700mm*1700mm
工作電壓：380V±10%
設備重量：450kg
