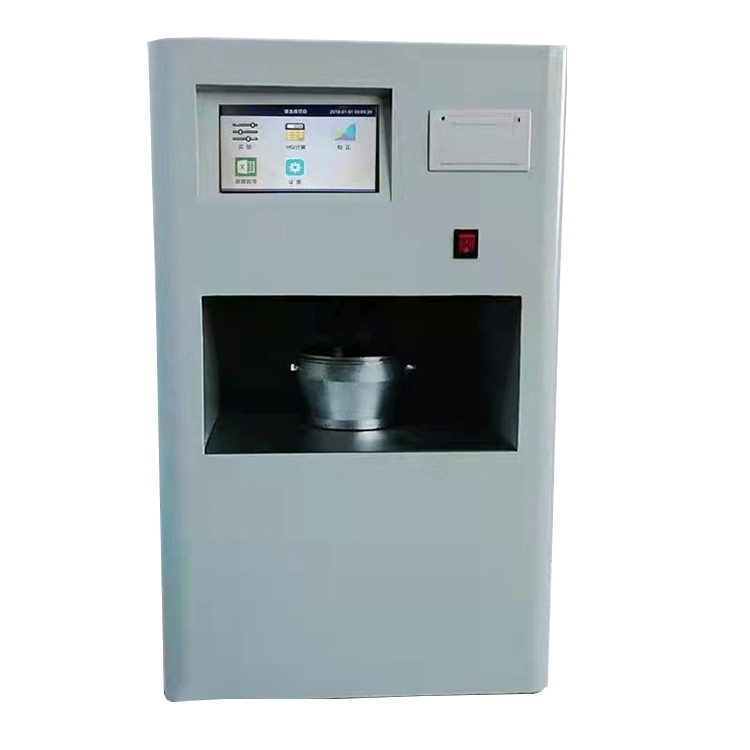

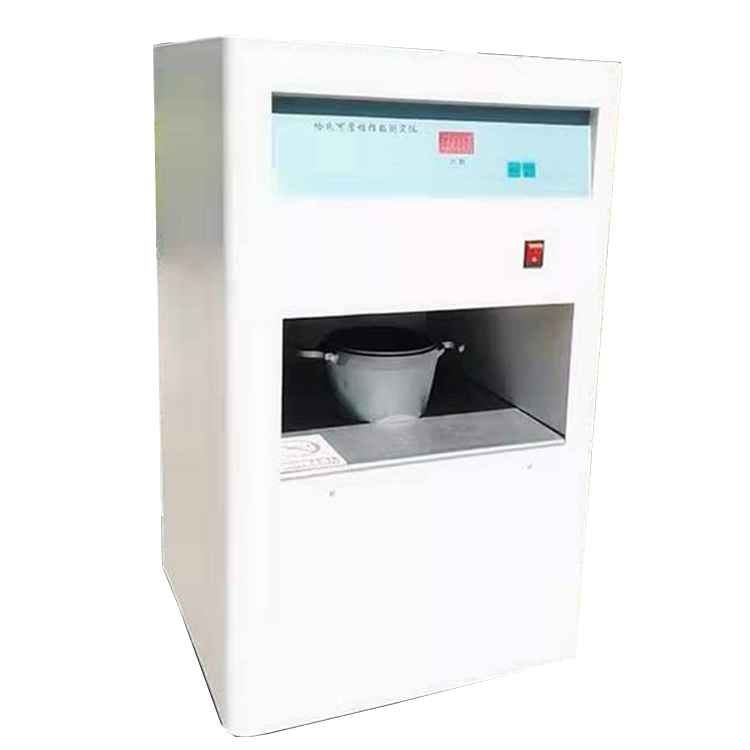

HM—60型 哈氏可磨性指數測定儀
煤的哈氏可磨性指數測定儀，是專供測定煙煤和無煙煤可磨性的一種儀器。測定結果用哈氏可磨性指數表示，指數越大，表明越容易磨碎。該儀器的測定結果能夠正確地反映煤磨碎的難易程度，為磨煤機的設計和運行提供依據。
本儀器結構緊湊，使用方便，普遍用于煤炭、電力、冶金、化工等行業。
工作原理與結構特征:
哈氏可磨性指數測定儀的工作原理，是根據磨碎定律(即磨碎煤粉所消耗的能量與煤粉產生的新表面積成正比)，把制好的一定粒度范圍的煤樣放在哈氏儀里磨碎，然后篩分、稱重、對照、校準圖表，查出可磨性指數。

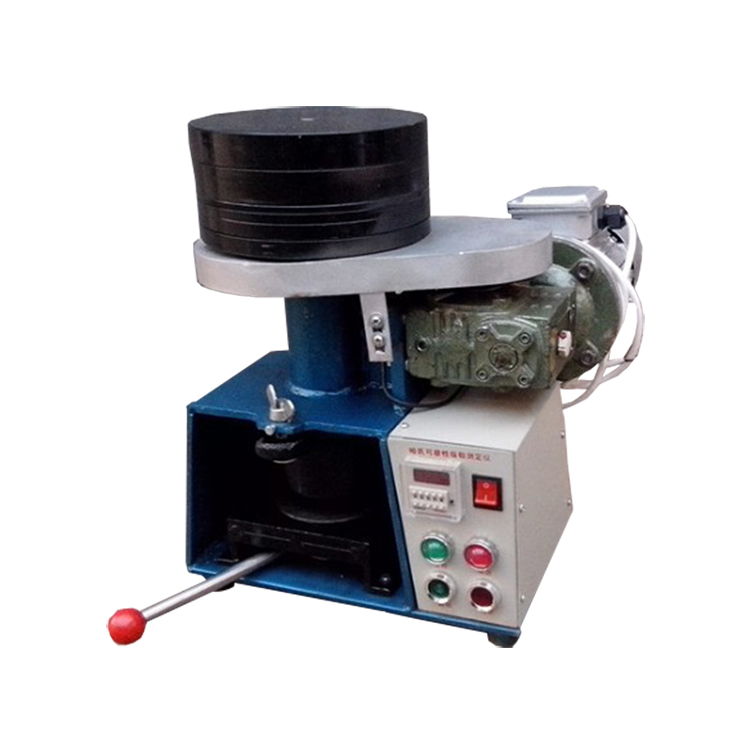

哈氏儀的結構主要由上碗機構、蝸輪箱、傳動齒輪、研磨環和研磨碗料缽、電機以及智能轉數控制器組成。
電機和蝸輪箱安裝在電機座上，固定在機座的右側，主軸裝在機體的中央，其上部裝有大齒輪，配重塊和用于傳感轉數的磁鋼，下部連接有研磨盤,其總負荷力284±2N，鋼制的研磨料缽內有水平軌道(弧形槽)。在軌道內有八個直徑為25.4毫米的鋼球，電動機驅動蝸輪箱和齒輪的傳動，以20轉/分的轉速帶動主軸運轉，并驅動研磨環和八個鋼球進行工作。
上碗機構置于機體和研磨料缽的底部，由橋形底座、螺旋凸盤、托碗芯軸、手柄等機件組成。當扳動手柄時，帶動螺旋凸盤回轉，從而形成芯軸的垂直升降運動，所以完成上碗操作。
電氣控制系統由智能轉數控制器、磁性傳感器組成。啟動時按下啟動按鈕，儀器開始運轉，記數裝置開始記錄轉數，液晶屏能顯示工作轉數，并可以在主軸旋轉60轉后自動停機，若主機發生故障時可以直接按下停止按鈕，進行急停，再次啟動轉數可以累加。
技術參數：
機械上碗，微電腦計數。
限額轉數：60±1/4r/min，
轉速：20±1r/min。
負荷力：284±2N。
重量：90㎏
電機功率：90W，電源電壓：380V。
外形尺寸:360x420x490
